No sé por qué, pero los bloqueos de rama siempre se le atraviesan a los residentes. Esta clase siempre la explico en el curso de Electrocardiografia, y cuando acabo, yo me siento sumamente orgullosa de la explicación que les he dado y salgo convencida de que lo han entendido… pero cuando pasa un mes y los residentes pasan por la consulta…. veo, para mi «disgusto» que ha quedado menos claro de lo que pensaba.
Este año he llegado a la conclusión de que los ECGs de los bloqueos se ven a la primera o no se ven. Y me he imaginado que es lo mismo que cuando te mandan describir fisicamente a una persona. Si. Pues te describo a Irene: es muy alta, delgada, tiene el pelo largo, castaño oscuro y ojos azules .. y es muy guapa (para mi) y todos nos imaginamos a nuestra Irene. Sin embargo con esta descripción no la reconoceria nadie viendola por el hospital. Sin embargo si yo les enseño una foto y digo: esta es Irene, las probabilidades de que la reconozcan cuando hace prácticas en el Hospital es mayor.
Por eso casi me he dado por vencida. O el bloqueo de rama se reconoce a la primera con solo ver el ECG o empieza la cosa a complicarse. Porque cuando se describen los bloqueos hay largas listas con los datos en cada derivación: Imaginaros esta es la del Bloqueo de la Subdivisión Anterior de Rama Izquierda
- DI registra una onda R dominante con o sin onda Q inicial. En ocasiones DI muestra enlentecimientos o muescas en la región media y final del QRS.
- DII, DIII y aVF registran una onda R que se sigue de una onda S profunda; siendo SIII > SII y RII > RIII.
aVR registra una onda R terminal.
- El ÂQRS suele estar entre -45° y -75° aunque entre -30° y -45° ya puede existir un HBA.
- El tiempo de aparición de la deflexión intrinsecoide (TDI) en V6 < TDI en aVL, con un TDI en aVL > 50 msg.
- En el plano horizontal la zona de transición suele estar desplazada hacia la izquierda, registrándose en V5 y V6 una onda R de amplitud disminuida y una onda S profunda.
Y evidentemente, esto lo veo tan complicado para vosotros que entiendo que al fondo de la sala una residente levante la mano y me diga: Ana, es que yo tengo que saber esta lista con una regla nemotécnica: PeNeNe Da PeNa…¿?… o algo así… Al final todos sonreimos porque lo que a mi me «da pena» es que tengáis que aprenderlo así.
En conclusión los bloqueos hay que verlos a la primera y saber…. teoricamente cuatro cosas. O al menos para mi… que soy cardióloga … ni más ni menos que vosotros.

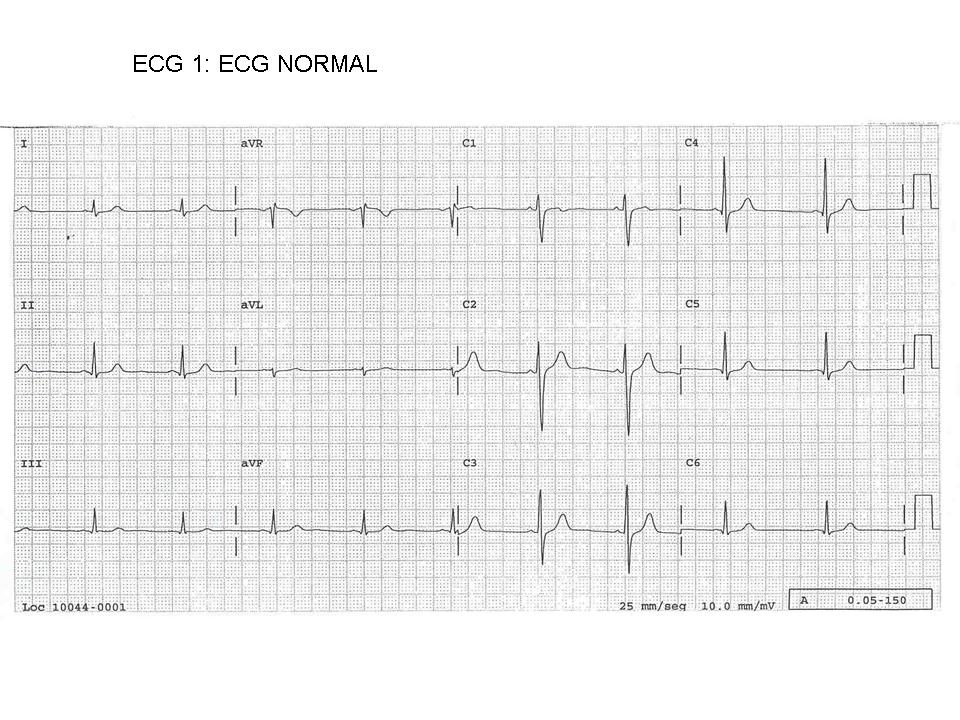

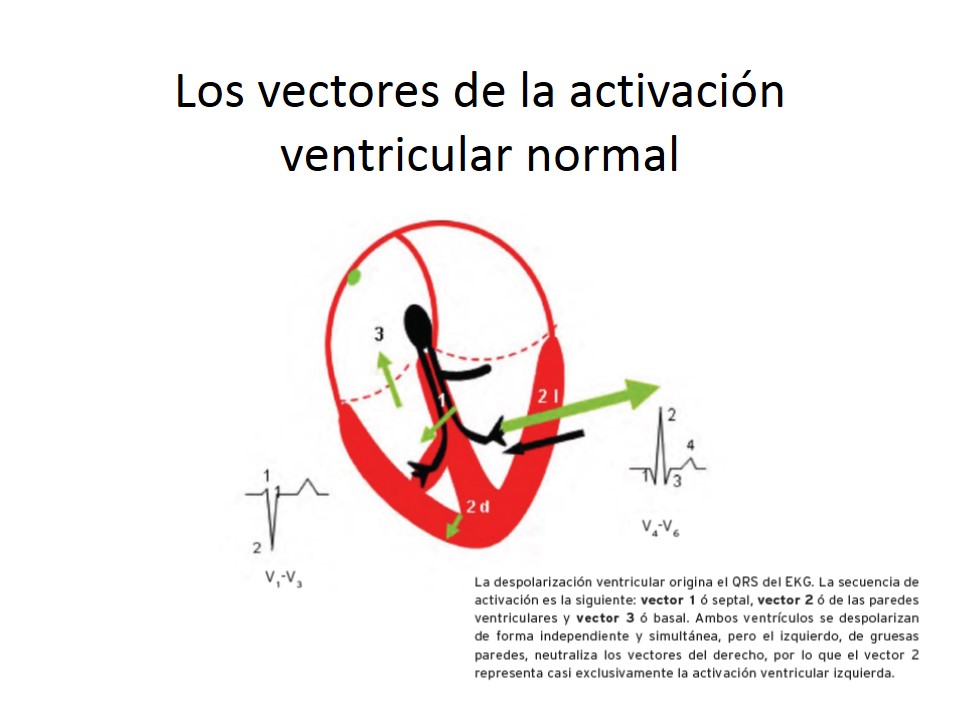

Antes de seguir, lo primero que quiero deciros es que hay que saber el ECG NORMAL.… Si. El ECG normal…. como lo ois. Cuando se sienta un residente a mi lado en la consulta le digo: Coge un papel. Dibújame los complejos QRS de un ECG normal en las derivaciones precordiales….. ¿Sabéis lo que os digo?… que muy pocos lo hacen bien¡¡
rS en V1.
r que crece en V2.
R que crece más en V3 con S menor… y ojo transición
minimisima q (puede no existir) en V4 (qRs),
minima q en V5 con R alta y S minima y
minimisima q y R en V6

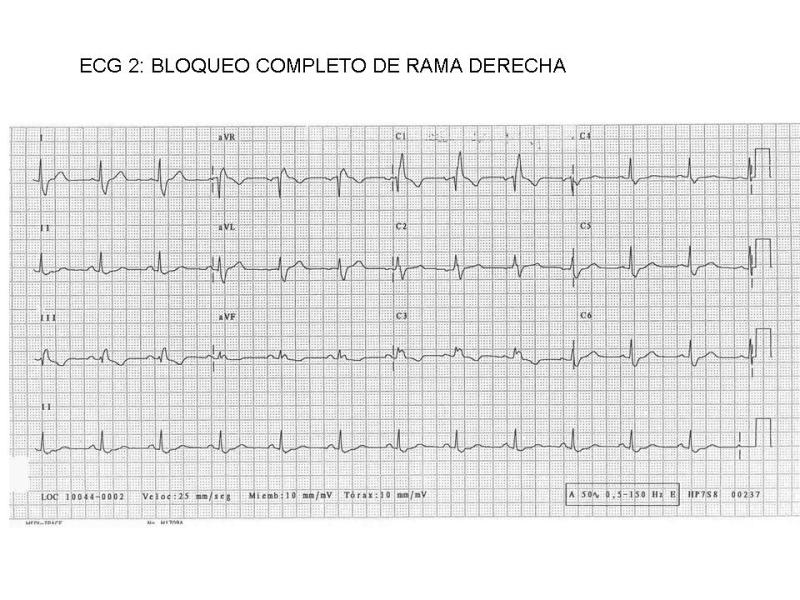

En el BLOQUEO COMPLETO DE RAMA DERECHA, al estar bloqueada la rama derecha, la despolarización del VI es normal, por ello se ve afectado LA SEGUNDA PARTE DEL COMPLEJO QRS, siendo la primera igual a lo normal.
OJO miramos en V1 rSr’ …. segunda r en V1.
y ahora miramos en V6 qRS… S profunda y ancha (segunda parte del complejo QRS)
